Подключение электрического теплого пола: схемы и способы подключения

Подключение электрического теплого пола зависит от типа нагревательной системы, ее мощности и способа управления. Кабель, нагревательный мат или пленочный теплый пол подключают к электросети через терморегулятор, который получает данные от датчика температуры и управляет нагревом.

Схему подключения теплого пола выбирают до укладки нагревательных элементов и напольного покрытия. На этом этапе определяют место установки терморегулятора и датчика, рассчитывают нагрузку на электрическую линию и проверяют, подходит ли существующая проводка по мощности. Исправлять ошибки после монтажа значительно сложнее.

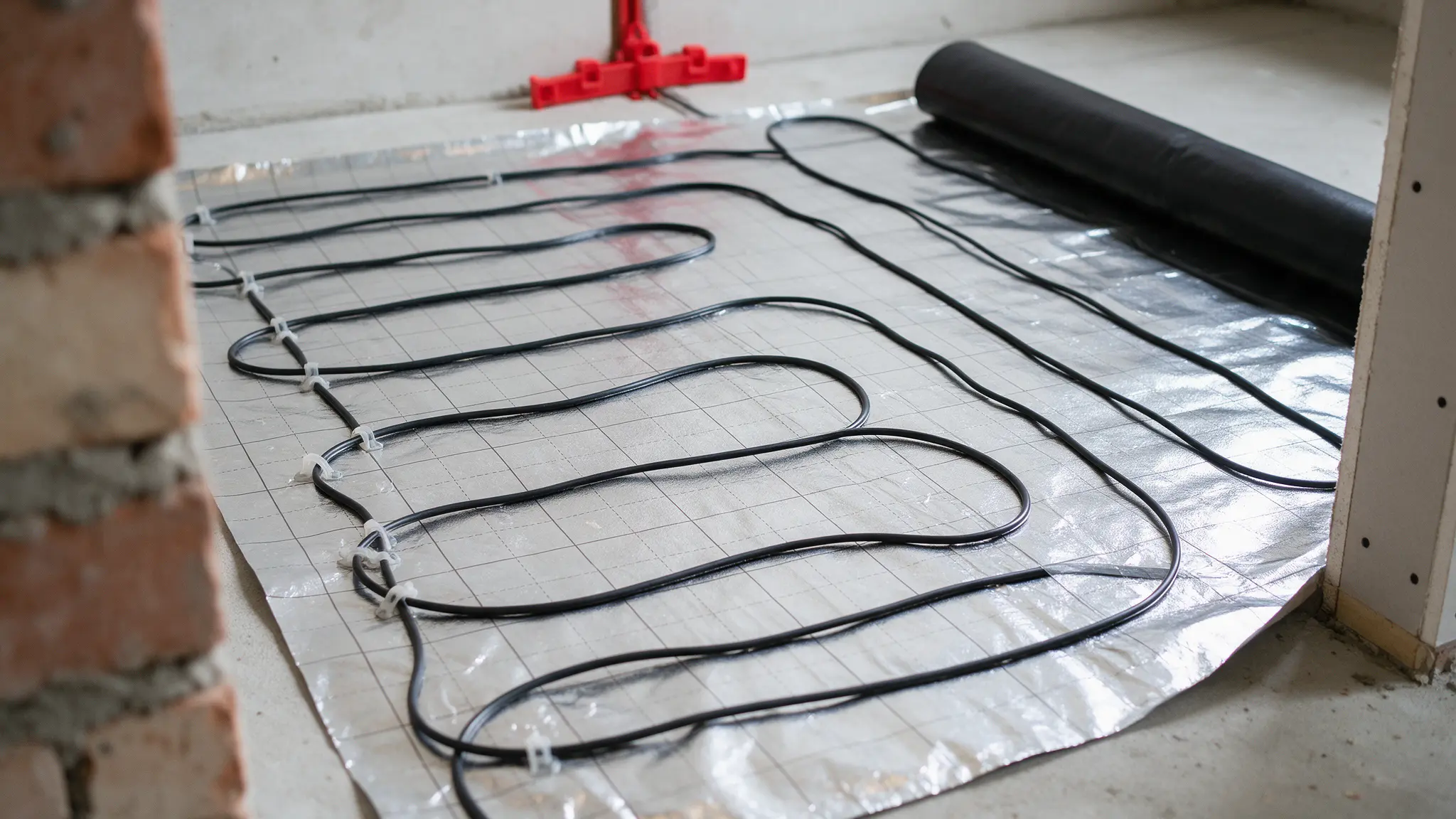

Из чего состоит схема подключения электрического теплого пола

Несмотря на различия между кабельными, матовыми и пленочными системами, основные элементы подключения у них похожи. Обычно используются:

• нагревательный кабель, мат или инфракрасная пленка;

• терморегулятор;

• выносной датчик температуры пола;

• питающая линия 220 В;

• защитная автоматика в электрощите;

• монтажные провода и соединительные элементы, предусмотренные производителем.

Терморегулятор получает информацию от датчика и включает или отключает нагрев. Благодаря этому система не работает постоянно на максимальной мощности, а поддерживает установленную температуру.

Для мощных систем дополнительно может использоваться контактор. Он принимает основную электрическую нагрузку, если она превышает допустимую мощность самого терморегулятора.

Как подключить электрический теплый пол через терморегулятор

Стандартная система выглядит так: электросеть → терморегулятор → нагревательный элемент. Отдельно к терморегулятору подключается датчик температуры пола.

Количество и назначение клемм зависят от конкретной модели устройства, поэтому при монтаже нужно ориентироваться на схему производителя. Обычно к регулятору подводятся:

1. фаза и ноль питающей сети;

2. провода нагревательного элемента;

3. два провода датчика температуры.

Перед тем как подключить теплый пол, питание линии обязательно отключают. Электромонтажные работы должны выполняться с учетом требований конкретного оборудования и параметров домашней электросети.

Сам терморегулятор чаще устанавливают на стене на удобной для управления высоте. Размещать его внутри влажной зоны ванной комнаты можно только в том случае, если это допускают характеристики устройства и требования к электробезопасности.

Как соединить теплый пол при использовании инфракрасной пленки

Вопрос «как соединить теплый пол» актуален прежде всего для пленочных систем, состоящих из нескольких отдельных полос. В этом случае секции соединяются параллельно, чтобы каждая из них получала одинаковое напряжение.

Места подключения выполняют с помощью предусмотренных производителем контактных элементов, а свободные токопроводящие участки обязательно изолируют.

Провода от полос выводятся к терморегулятору. Датчик температуры обычно располагают под пленкой в зоне нагрева так, чтобы он не создавал заметного выступа под напольным покрытием.

Резать инфракрасную пленку можно только по обозначенным производителем линиям. Произвольный разрез способен повредить токопроводящие элементы.

Подключение теплого пола к электричеству

Один из главных вопросов перед монтажом — выдержит ли существующая электросеть дополнительную нагрузку. Мощность системы зависит от площади нагрева и характеристик выбранного оборудования. Если одновременно подключается несколько помещений, суммарная нагрузка может оказаться значительной.

Поэтому при подключении теплого пола к электричеству проверяют:

• мощность всей системы;

• сечение питающего кабеля;

• допустимую нагрузку терморегулятора;

• параметры автоматического выключателя;

• наличие и характеристики устройства защитного отключения;

• заземление оборудования, если оно предусмотрено конструкцией.

При большой мощности важно заранее решить, как подключить теплый пол в доме: для системы обычно предусматривают отдельную линию от электрощита. Нельзя ориентироваться только на то, что свободная розетка находится рядом: проводка должна соответствовать фактической нагрузке.

Можно ли соединять несколько теплых полов

Если электрический теплый пол установлен в нескольких помещениях, каждую зону удобнее подключать к отдельному терморегулятору. В ванной, кухне и жилой комнате температура поверхности и режим эксплуатации могут отличаться.

Несколько нагревательных элементов допускается подключать к одному регулятору только тогда, когда это разрешено производителем, а их суммарная мощность не превышает допустимую нагрузку устройства.

Если мощность выше, используют дополнительное коммутационное оборудование или разделяют систему на независимые зоны. Такой подход особенно удобен, если выполняется подключение теплого пола в частном доме сразу в нескольких помещениях.

Что проверить перед подключением

Для электрического пола проверяют сопротивление нагревательного элемента, подключение датчика, терморегулятора и защитной автоматики. Значения сверяют с документацией производителя.

Дополнительно стоит убедиться, что датчик расположен в правильном месте и его можно будет заменить без вскрытия пола. Для этого датчик кабельной системы или нагревательного мата обычно помещают в гофрированную трубку, конец которой закрывают от попадания раствора.

Есть еще один момент — чистовое покрытие. Ламинат, инженерная доска, паркет и кварцвинил имеют ограничения по нагреву. Поэтому температуру теплого пола нельзя выставлять «с запасом». Сначала смотрят допустимые параметры покрытия, затем уже настраивают терморегулятор.

Схему подключения теплого пола лучше продумать еще до начала монтажа. Нужно заранее определить расположение нагревательных элементов, датчика и терморегулятора, рассчитать электрическую нагрузку и проверить параметры системы. Только после контрольных измерений и проверки соединений нагревательный кабель или мат можно закрывать стяжкой, плиточным клеем или другим предусмотренным конструкцией пола материалом.
